faire son rebillage soi-même ?

faire son rebillage soi-même ?

Message non lupar yungjoon » 09 Mai 2011, 09:16

Bonjour,

J'ai vu sur ebay des kits de rebillage:

http://cgi.ebay.com/New-XBOX360-XBOX-36 ... 2a0516a66d

Qu'est ce que vous en pensez ? Arnaque ou réalité ?
yungjoon Gamer du Dimanche
Gamer du Dimanche
Messages: 11
Inscription: 10 Nov 2010, 08:46
Pays: France

Re: faire son rebillage soi-même ?

Message non lupar nawash083 » 11 Mai 2011, 01:03

salut ça a l'air pas mal après je ne sais pas comment faire pour l'utiliser correctement, mais pour le prix vos mieux savoir l'utiliser et être sûr de pouvoir ressouder les chipset après le rebillage.
nawash083 Gamer Maitre
Gamer Maitre
Messages: 277
Inscription: 03 Déc 2011, 18:51
Pays: France

Re: faire son rebillage soi-même ?

Message non lupar Starscream » 16 Mai 2011, 16:33

Pas besoin de tous ça mais c'est pas mal pour faire le rebillage*... Mais seulement le rebillage* car comment comptes-tu fais pour dessouder les CPU/ GPU puis les ressouder?

Ce n'est pas avec ce qui est vendus que tu y arriveras, non plus avec un décapeur thermique.

* rebillage
La technique du rebillage consiste à remettre de l'étain en forme de bille sur le composant à remplacer.
Go Home and be a Family Man!
Avatar de l’utilisateur Starscream Gamer Hardcore
Gamer Hardcore
Messages: 867
Inscription: 31 Déc 2008, 03:28
Localisation: Mayenne
Prénom: Soph
Pays: France
Sexe: Homme

Re: faire son rebillage soi-même ?

Message non lupar Rain » 16 Mai 2011, 17:36


Qu'est ce que c'est? ??? :o
Rain Gamer Argent
Gamer Argent
Messages: 2540
Inscription: 17 Juil 2009, 16:42
Pays: France

Re: faire son rebillage soi-même ?

Message non lupar shakassb » 16 Mai 2011, 18:21

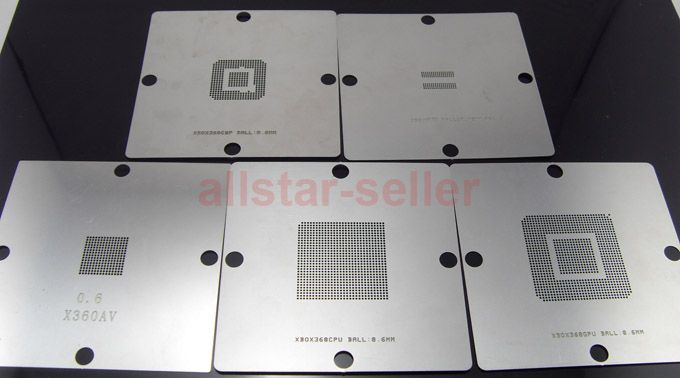

Des grosses plaques de metal avec des gravures de processeurs ;D ;D ;D ;D ;D ;D ;D
shakassb Gamer Pro
Gamer Pro
Messages: 129
Inscription: 13 Aoû 2009, 15:54

Re: faire son rebillage soi-même ?

Message non lupar Starscream » 17 Mai 2011, 10:43

Ces plaques permettent le rebillage justement.

On pose les plaques sur le composant à rebiller (en supposant que le gabarit des plaques concorde parfaitement aux CPU/GPU de la PS3), dans les trous on y place les billes d'étain qui tiendront en place grâce à la plaque, puis un petit coup de chaleur permettra la fusion sans se souder à la plaque.

On obtiendra ce résultat mais de façon uniforme, quasi industrielle en terme de qualité:

Taille générale des pistes à rebiller: "1 pas" soit 0,254mm

Bille de soudure


Imaginez donc la difficulté pour faire cela sans matériel adéquat (...) puisque le plus dure sera de resouder les composants sur la carte mère.
Go Home and be a Family Man!
Avatar de l’utilisateur Starscream Gamer Hardcore
Gamer Hardcore
Messages: 867
Inscription: 31 Déc 2008, 03:28
Localisation: Mayenne
Prénom: Soph
Pays: France
Sexe: Homme

Re: faire son rebillage soi-même ?

Message non lupar shakassb » 17 Mai 2011, 15:32

Le genre se truc ou il faut être plus que calé en soudure, imaginez la taille de la panne (si sa ce fait avec...)
shakassb Gamer Pro
Gamer Pro
Messages: 129
Inscription: 13 Aoû 2009, 15:54

Re: faire son rebillage soi-même ?

Message non lupar yungjoon » 18 Mai 2011, 08:00

Effectivement, au vu de tout ça j'ai l'impression que le kit permet des choses dont nous n'avons pas forcément la technique ni le matériel approprié, en particulier pour le désoudage/résoudage ainsi que le repositionnement précis des cell/rsx.

Il nous manque juste un tuto "béton". Je ne suis pas micro-électronicien, mais il y a peut être quelqu'un qui peut nous aiguiller ici, du moins nous dire que nous "rêvons" !
yungjoon Gamer du Dimanche
Gamer du Dimanche
Messages: 11
Inscription: 10 Nov 2010, 08:46
Pays: France

Re: faire son rebillage soi-même ?

Message non lupar Fredix » 02 Juin 2011, 13:01

Bonjour, Starscream pourquoi penses-tu qu'avec un décapeur thermique on n'arriverait pas a déssouder le Cell ?
@+
Fredix Gamer Débutant
Messages: 4
Inscription: 02 Juin 2011, 12:53
Pays: France

Re: faire son rebillage soi-même ?

Message non lupar Starscream » 02 Juin 2011, 14:11

Parce que la chaleur ne sera pas assez uniformisé (...)

Avec le décapeur thermique même à 480°, ça ne te permettra pas de maintenir l'étain sous forme liquide (puisqu'en sortant du pistolet jusqu'à la carte, elle aura déjà perdu en température) donc si tu enlèves le CPU/GPU, tu arracheras les pistes du circuit de la carte mère.

Il faut savoir qu'il y aura plus de 400 points de contact de 0,254mm à dessouder...
Je te laisse imaginer l'ampleur de la tâche avec un décapeur thermique, ensuite l'ampleur des dégâts si tu t'y essayes.
Go Home and be a Family Man!
Avatar de l’utilisateur Starscream Gamer Hardcore
Gamer Hardcore
Messages: 867
Inscription: 31 Déc 2008, 03:28
Localisation: Mayenne
Prénom: Soph
Pays: France
Sexe: Homme

Re: faire son rebillage soi-même ?

Message non lupar Fredix » 02 Juin 2011, 14:29

D'accord ... en fait comme avec la méthode du décapeur thermique on arrive a arranger le YLOD je pensais que la soudure arrivait a fondre ... mais en fait c'est ponctuel. En plus je suppose qu'il faudrait chauffer la carte mère des 2 cotés a la fois.
Bref c'est bien dommage, le reve s'arrete :'( et il est temps de se réveiller.
@+
Fredix Gamer Débutant
Messages: 4
Inscription: 02 Juin 2011, 12:53
Pays: France
